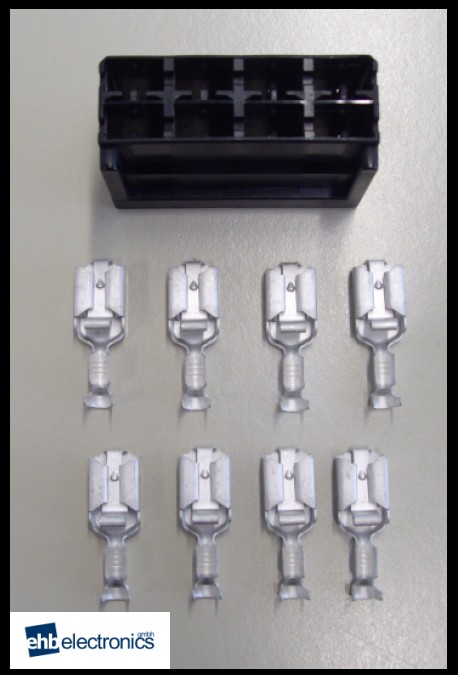

Set Flachsteckhülsengehäuse 8polig

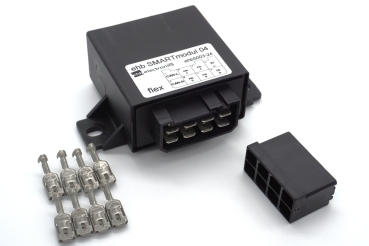

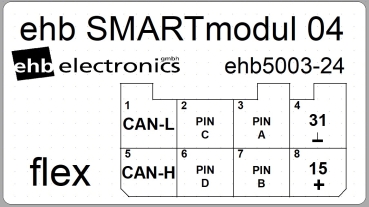

Das ehb SMARTmodul 04 flex bietet eine Vielzahl an Funktionen zur Überwachung und Steuerung von Applikationen über CANbus (SAE J1939).

Individuell programmierbar
Die Ein- und Ausgänge können über CAN-Nachrichten konfiguriert werden.

• Analoge, digitale und CANbus Signale werden zuverlässig miteinander verbunden und ausgewertet
• Ein- und Ausgänge sind über den CANbus steuerbar
• Individuell nach Kundenvorgaben programmierbar
• UV-Beständiges, robustes PA6-Gehäuse zum Anschrauben
• Schneller Ein- und Umbau. Sichere Funktion auch im industriellen Umfeld.
• Kein direkter Zugriff auf die motorseitig verbaute Sensorik

Funktion Startsperr-Relais

• Das SSR dient zum Schutz des Starters, des Ritzels und des Motorzahnkranzes. Es verhindert  irrtümliches Starten bei bereits laufenden oder noch auslaufenden Motor.

•  Das SSR ist ein elektronisches Relais, das zwischen Klemme 30 und den Anlasser (Klemme 50F) geschaltet wird. Über den Anschluss W der Lichtmaschine wird die Motordrehzahl gemessen. Die Anschlüsse Klemme 15 und 31 dienen zur Stromversorgung.

• Der Anschluss D+ wird bei einigen Lichtmaschinen zur zusätzlichen Erregung benötigt. Das SSR schaltet während des Startvorgangs parallel zur Ladekontroll-Leuchte Spannung an den Anschluss D+. Dadurch wird auch bei geringer Drehzahl sichergestellt, dass die Klemme W eindeutige Signale zur Drehzahlerkennung liefert.

• Anschluss-Stecker gehört nicht zum Lieferumpfang - bei Bedarf bitte Artikel ZUB5000 Set Flachsteckhülsengehäuse 8polig mitbestellen.
