Mehrstufiger EMI-Filter

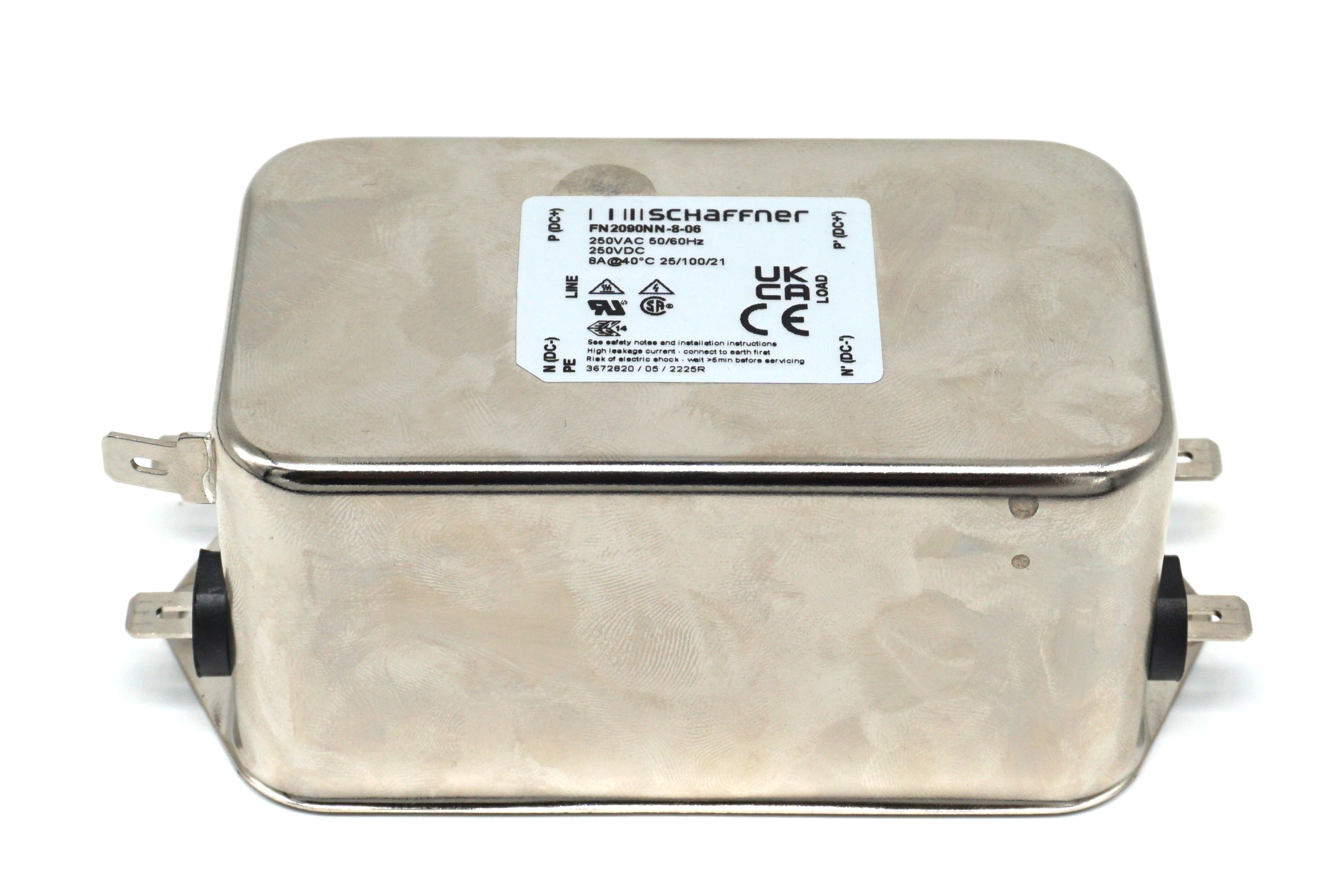

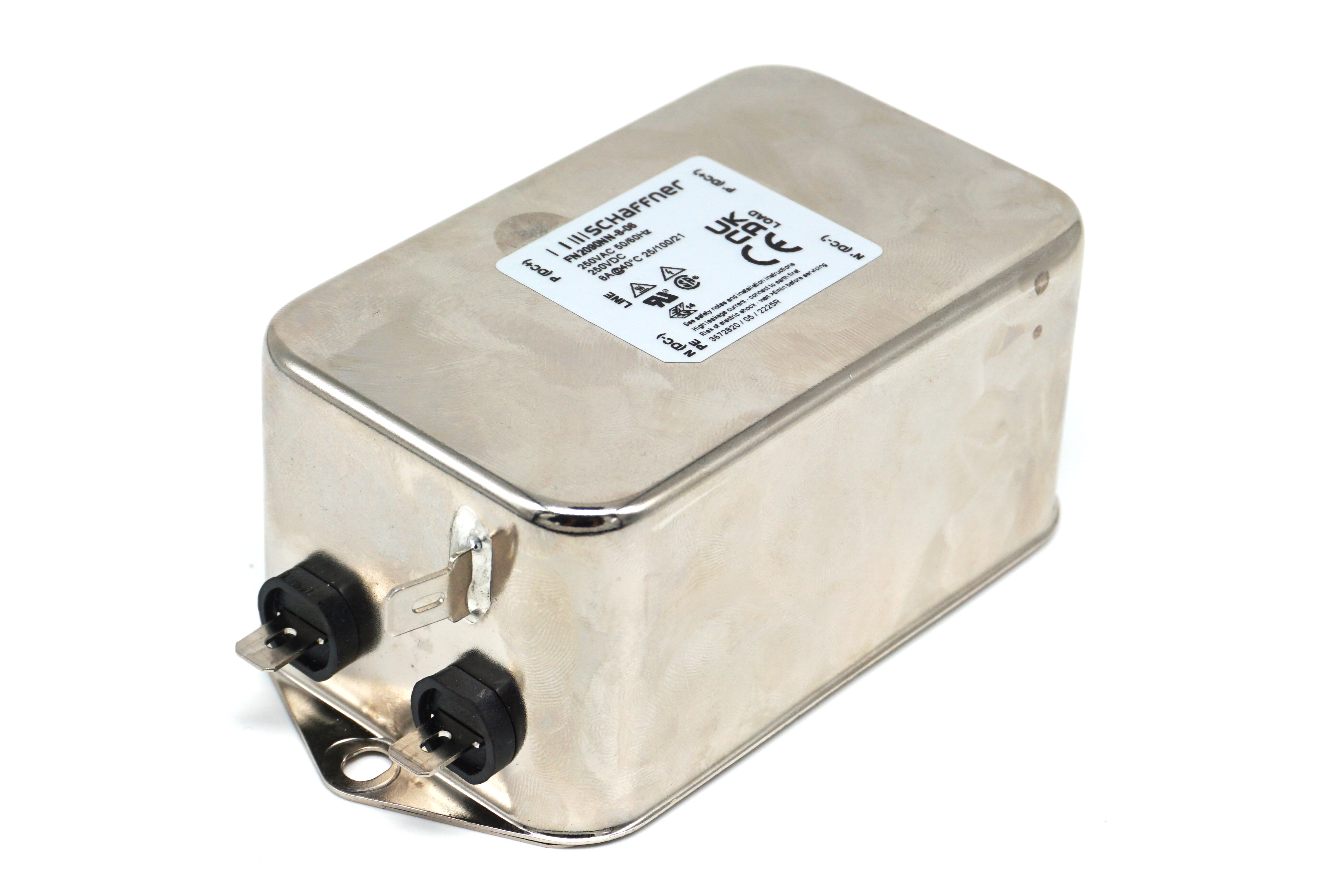

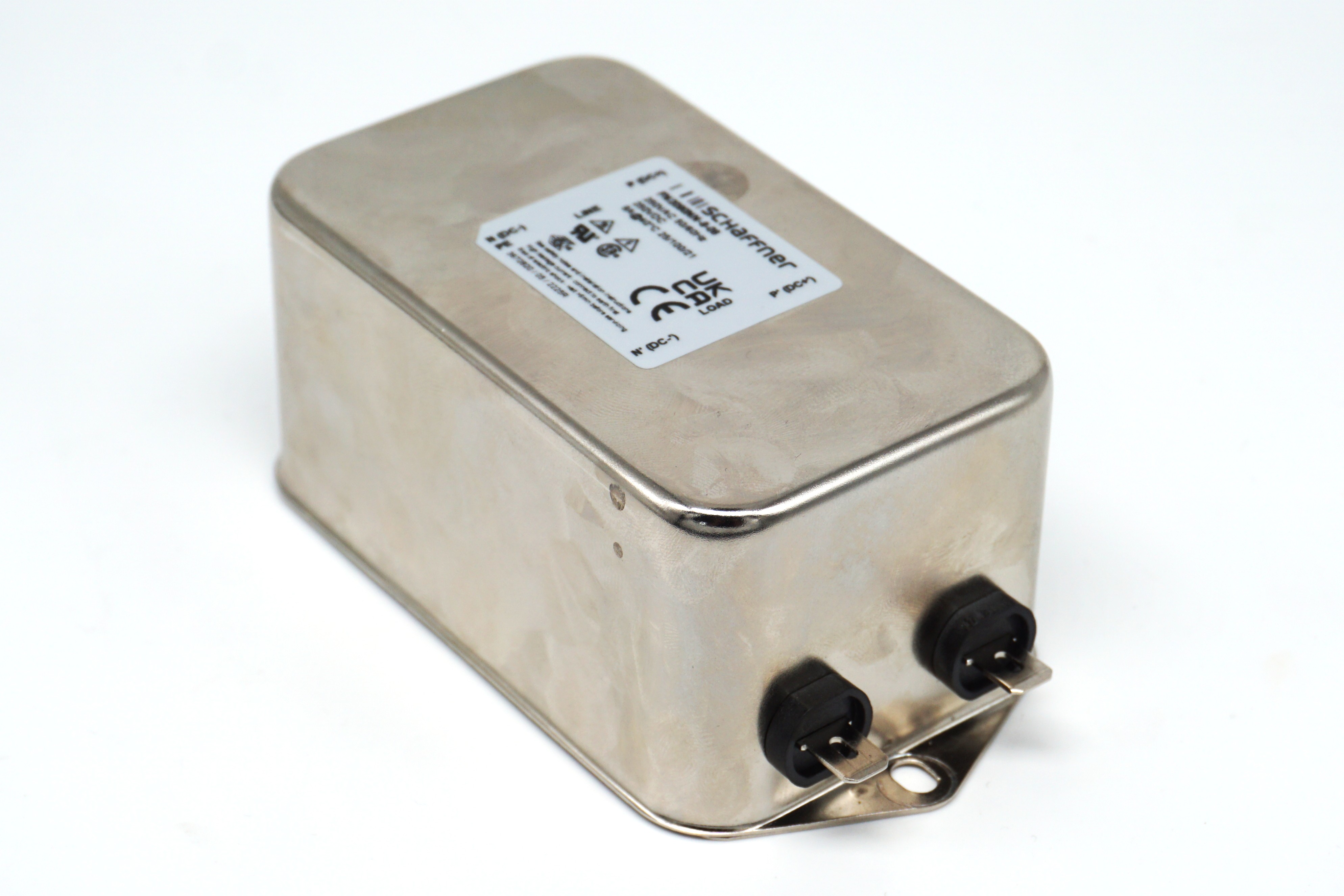

Der mehrstufige EMI-Filter FN2090-8-6 von Schaffer ist für die zuverlässige Unterdrückung elektromagnetischer Störungen in elektrischen und elektronischen Systemen ausgelegt. Er eignet sich besonders für Anwendungen, in denen eine stabile Netzqualität und die Einhaltung von EMV-Richtlinien erforderlich sind, etwa in industriellen Steuerungen, mobilen Maschinen oder energieempfindlichen Geräten.

Der Filter arbeitet mit einer Betriebsspannung von 110 bis 250 VAC bei 50/60 Hz und deckt einen breiten Frequenzbereich von DC bis 400 Hz ab. Je nach Ausführung sind Nennströme von 1 bis 30 A bei einer Umgebungstemperatur von maximal 40 °C möglich, wodurch er flexibel in unterschiedlichen Leistungsbereichen eingesetzt werden kann.

Die Konstruktion entspricht den relevanten Normen wie UL 1283, CSA 22.2 Nr. 8 (1986) sowie IEC/EN 60939 und erfüllt Anforderungen an die Entflammbarkeit gemäß UL 94 V-2 oder besser. Optional ist ein Stoßspannungsschutz bis 2 kV nach IEC 61000-4-5 verfügbar, der zusätzlichen Schutz vor transienten Überspannungen bietet.

Mit einem erweiterten Temperaturbereich von -25 °C bis +100 °C eignet sich der Filter auch für anspruchsvolle Umgebungsbedingungen im Dauerbetrieb sowie in der Lagerung.

Der FN2090-8-6 ist damit eine robuste und vielseitige Lösung zur Reduzierung von Leitungsstörungen und zur Sicherstellung eines störungsarmen Betriebs elektrischer Systeme.

Technische Daten
