Kompakte Häckslersteuerung und Anwendungsüberwachung
Die minimalen Abmessungen der Steuerung ermöglichen eine Montage bei minimalem Platzbedarf. Zeitsparender Anschluss mittels Zentralstecker. Die Betriebsfunktionen sind mit einem Blick erfassbar
Steinbrecher – Holzhäcksler - Motormaschinen – Zapfwellenmaschinen
Vollautomatische und halbautomatische Betriebsart
Halbautomatischer Modus wird visuell eindeutig dargestellt (blinkende Anzeige)
Wahlweise kann die Startquittierung aktiviert werden, die das erste automatische Anlaufen aus Sicherheitsgründen unterdrückt.
Anzeige verschiedener Betriebsparameter
Einfache und übersichtliche Parametrierung. Das Parameter-Menü kann durch ein einstellbares Passwort geschützt werden.
Programmierbare Drehzahlvorgaben steuern den Einzug automatisch
Optimierter Drehzahleingang für die exakte Messung der Drehzahl
Drehzahlanzeige im Display
Eingabe der Drehzahlgrenzwerte als feste Werte oder als % der Normaldrehzahl
Die Normaldrehzahl kann per Tastendruck während des laufenden Betriebs den Erfordernissen angepasst oder als fester Wert programmiert werden
Gesamtbetriebsstundenzähler und rücksetzbarer Tagesbetriebsstundenzähler
Sichere Information über die Häcksler-Laufzeiten und transparente Übersicht der Einsatzzeiten.
Passwortgeschützter Tages-Betriebsstundenzähler.
Sprachausgabe wählbar
Aktuell stehen zur Verfügung: Deutsch, Englisch, Französisch, Spanisch
Technische Details
Elektrische Daten
| Spannungsbereich |
8 – 32V |
| Stromaufnahme |
max. 100mA |
| Betriebstemperatur |
-20°C +70°C temporäre Verfärbung des Displays |
| Lagertemperatur |
30°C bis +80°C |
| Eingänge |
Drehzahleingang für Induktivgeber |
| Ausgänge |
Ausgang für Hydraulikventil (2A) Halbleiter, Kurzschluss geschützt |
| Betriebsstundenzähler |
Integriert, 0…99999 h |
| Tagesbetriebsstundenzähler |
Integriert, 0…99:99 h |
Visualisierung
| Displaytyp |
LCD S/W Display |
| Auflösung |
32 x 128 Pixel |
| Hintergrundbeleuchtung |
ja |
Mechanische Daten
| Gehäusemaße (L x B x H) |
82 x 80 x 55mm |
| Gehäusematerial |
ABS, PC (UVstabilisiert), lichtgrau, Deckelschrauben V2A |
| Gewicht |
192 g |

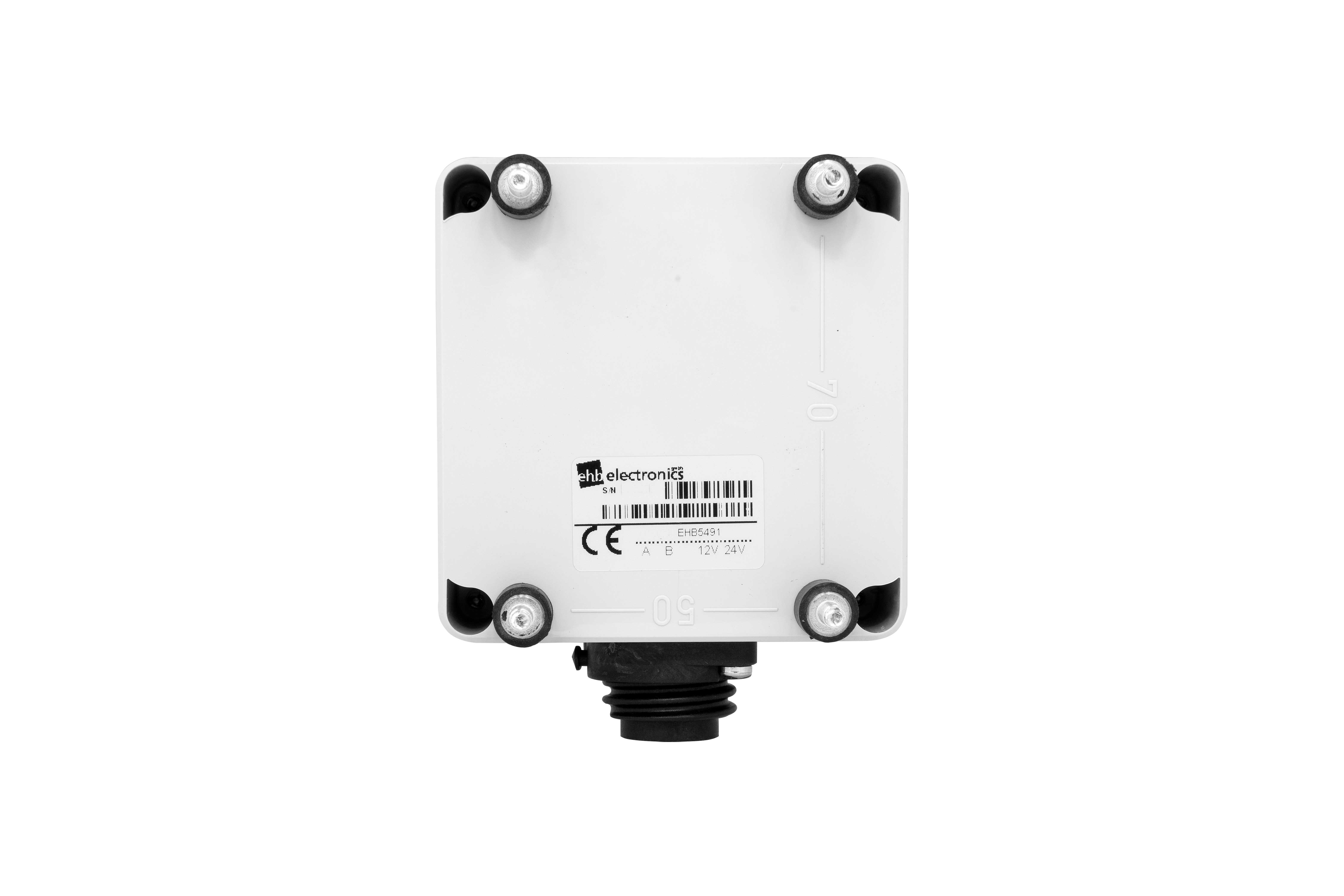

| Montage |
4 x Schwingmetall, M4x10 |
| Schutzklasse |
IP 54 |

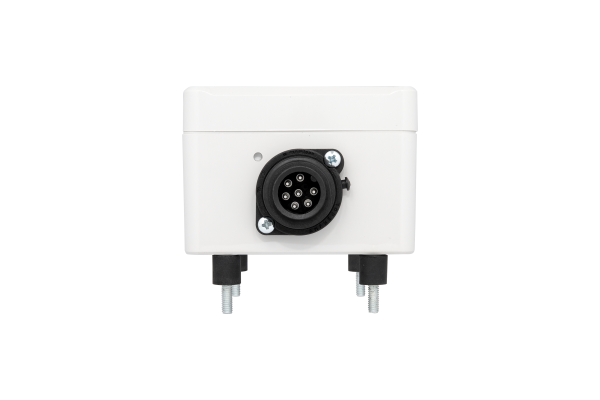

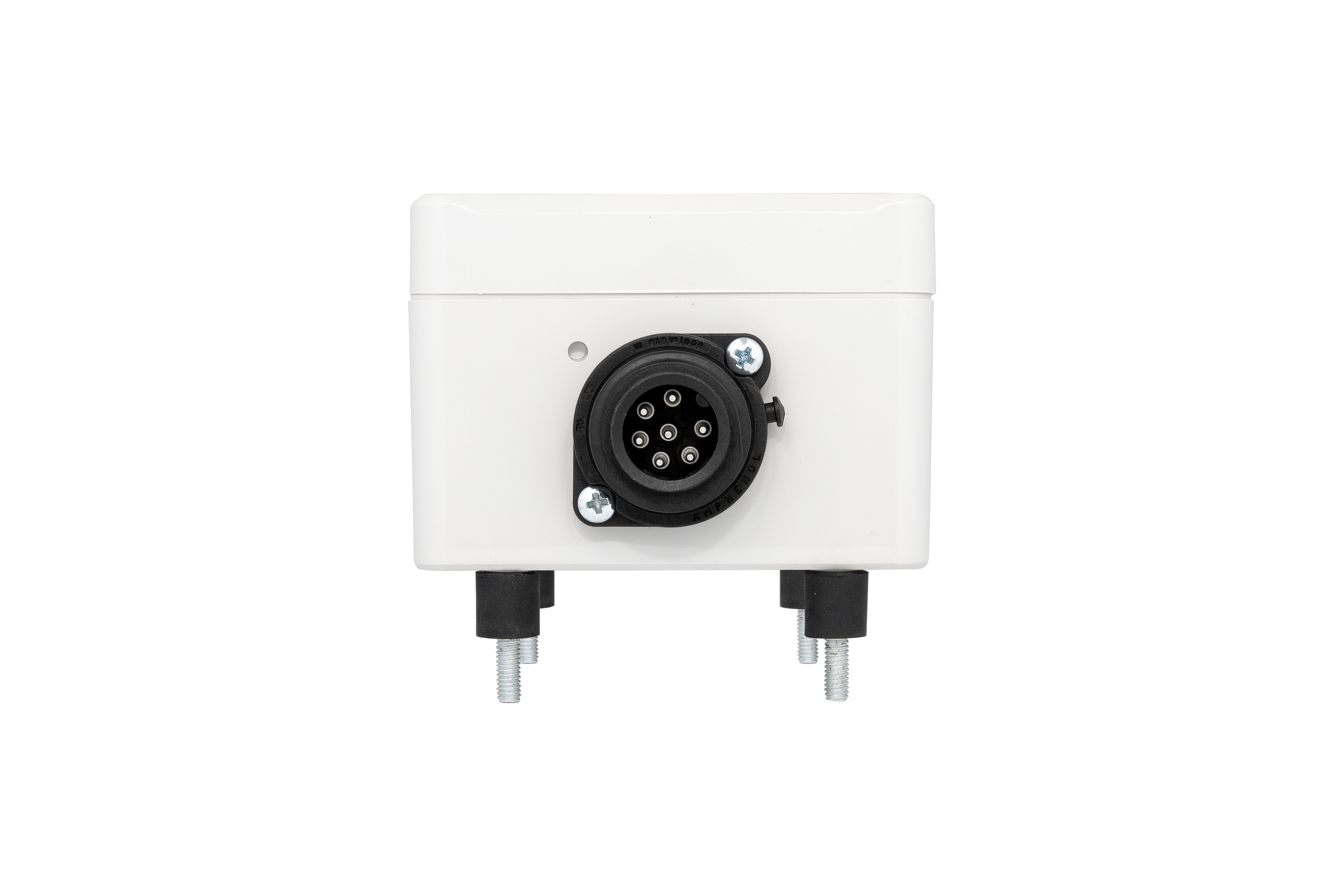

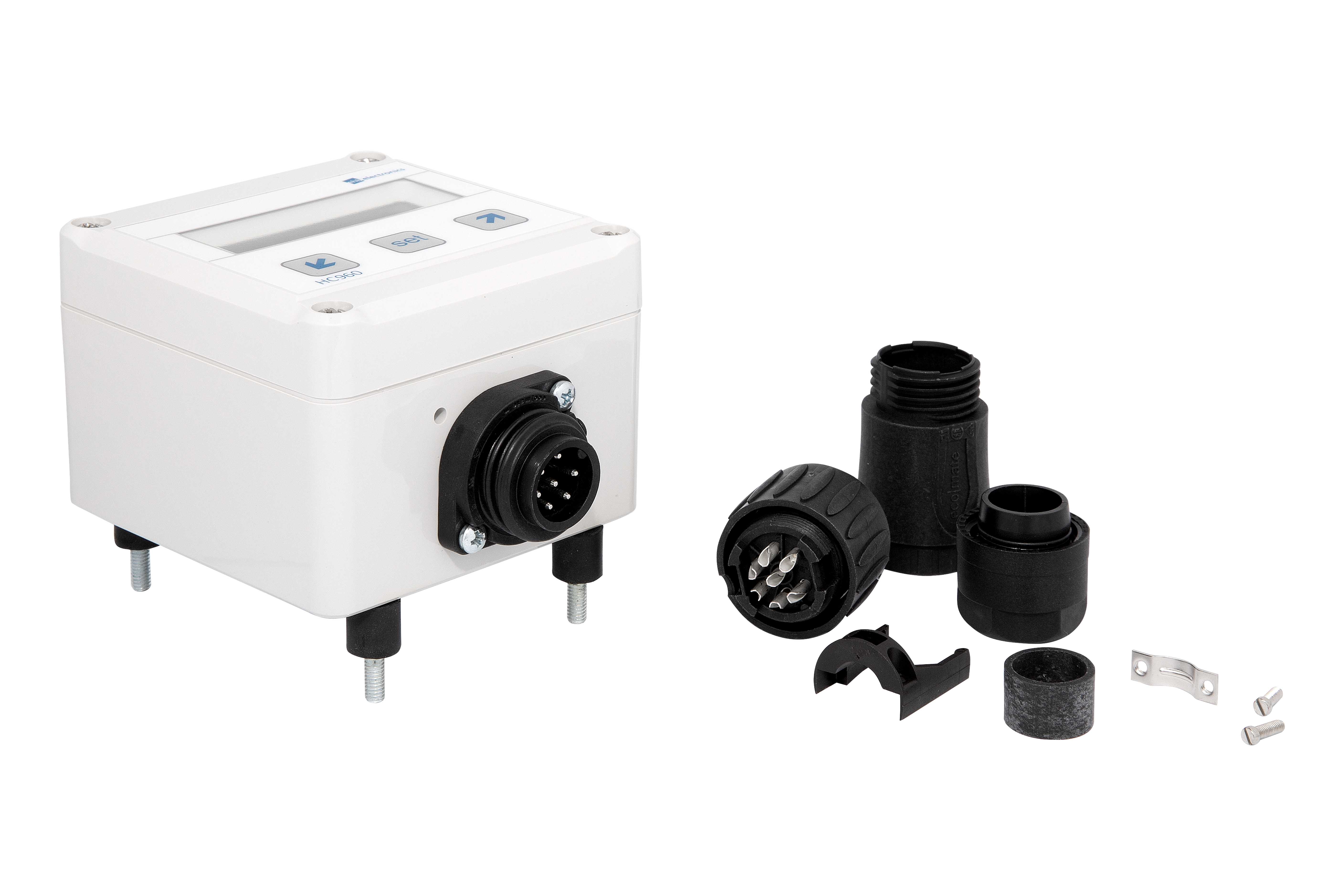

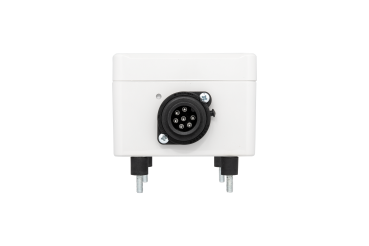

| Anschluss |
7pol. AMP-Anbaustecker |
Prüfnormen
| Feuchtigkeit |
DIN EN 60068-2-3 |
| Vibration |
DIN EN 60068-2-6 |
| Schock |
DIN EN 60068-2-27 |
| EMV |
DIN EN 61000-6-4, DIN EN 61000-4-20, DIN EN 61000-4-2, DIN EN 61000-4-3, DIN EN 61000-4-20, ISO 11451-1,
DIN EN 61000-4-4, 61000-4-5,
DIN EN 61000-4-6 |
| CE Kennzeichnung |
nach Richtlinie 2014/30/EU |
