SMART-Anzeige-Modul

Das SMART Anzeige Modul ist ein CAN Modul zur Anzeige von CAN J1939 Parametern auf analogen Instrumenten. Es wandelt ausgewählte CAN Bus Werte zuverlässig in analoge 4 bis 20 mA Signale um und ermöglicht so die einfache Anbindung von Anzeigeinstrumenten, einer SPS oder einer übergeordneten CAN Steuerung.
Das Modul verfügt über vier konfigurierbare Sensorausgänge mit 4 bis 20 mA. Über diese Ausgänge können aktuelle Motor- und Betriebsdaten aus dem CAN Bus ausgegeben und in die CAN Steuerung oder andere Systeme weiterverarbeitet werden. Der Einsatz eines Rshunt mit 0 bis 100 Ohm wird unterstützt.
Typische Anwendungsbereiche sind mobile und industrielle Applikationen, bei denen bestehende analoge Anzeigen weiterverwendet oder CAN Daten effizient in übergeordnete Steuerungen eingebunden werden sollen.

Funktionen und Eigenschaften

Anzeige von CAN J1939 Parametern auf Analoganzeigen
Ausgabe von CAN Bus Werten als 4 bis 20 mA Stromsignale
Vier analoge Ausgänge zur Sensorwertübertragung
Geeignet zum Anschluss an SPS Systeme
Zuverlässige Umsetzung von CAN Signalen ohne direkten Eingriff in die Sensorik

Belegung der analogen Ausgänge

PIN A liefert 4 bis 20 mA für Öldruck 0 bis 10 bar SPN 100
PIN B liefert 4 bis 20 mA für Kühlmitteltemperatur 0 bis 120 Grad Celsius SPN 110
PIN C liefert 4 bis 20 mA für Fuel Rate 0 bis 700 l SPN 183
PIN D liefert 4 bis 20 mA für Drehzahl Ist UPM 0 bis 5000 SPN 190

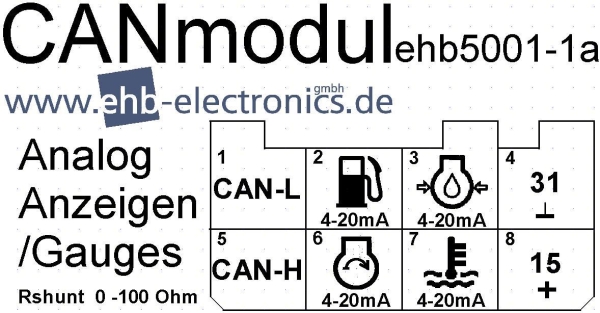

Elektrischer Anschluss

Kl.15 → +UB an Pin 8
Kl.31 → GND an Pin 4

CAN Low an Pin 1
CAN High an Pin 5
