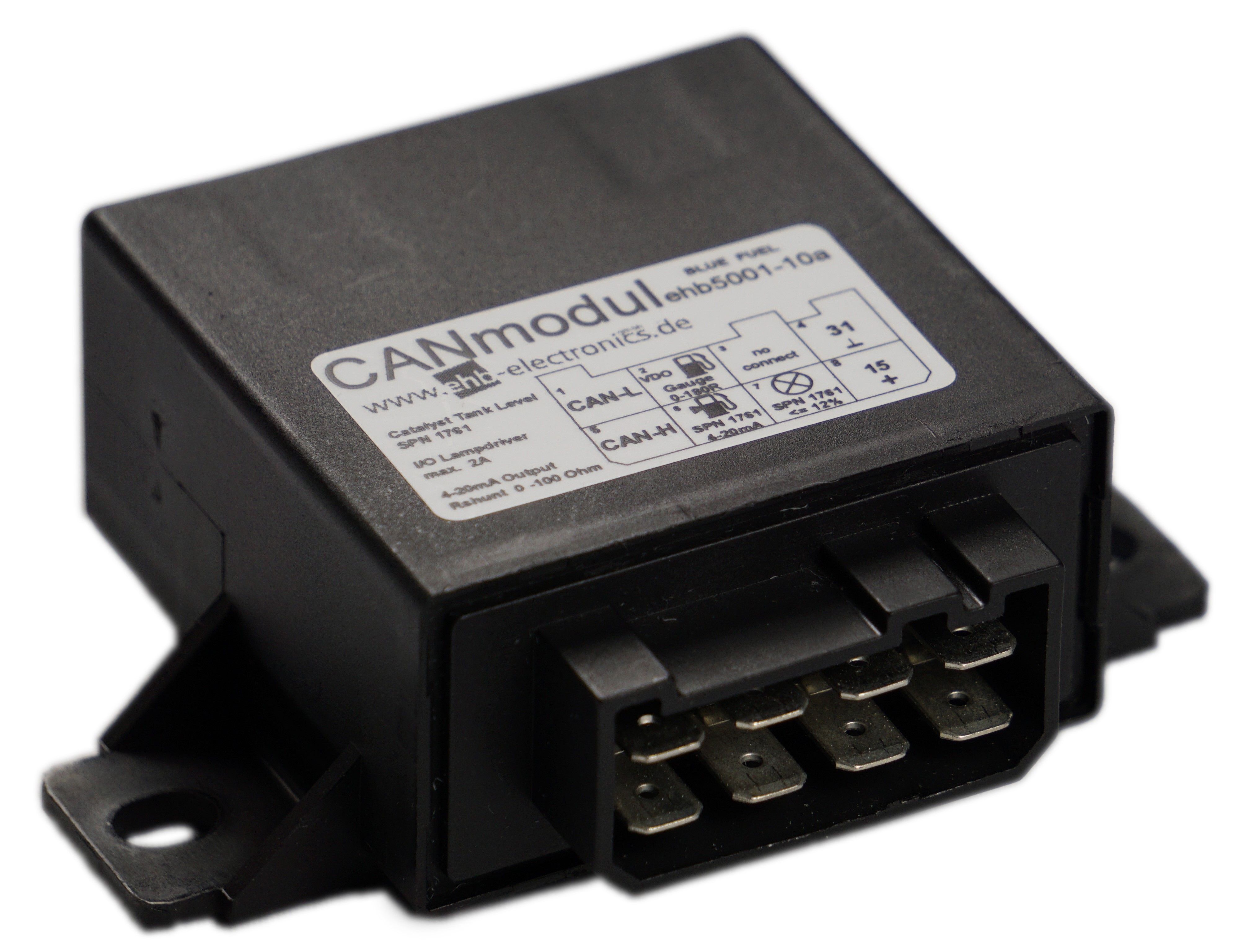

CAN-Anzeige-Modul

Das CAN-Anzeige-Modul ist ein CAN Modul zur Anzeige von CAN J1939 Parametern auf analogen Anzeigen und erweitert die CAN Steuerung um eine einfache und zuverlässige Visualisierung von Motordaten. Es eignet sich besonders für mobile Applikationen, Arbeitsmaschinen und Aggregate, bei denen vorhandene Analoginstrumente weiter genutzt werden sollen.

Über den CANbus werden relevante J1939 Parameter ausgelesen und im Modul verarbeitet. Ein typischer Anwendungsfall ist die Anzeige des Ad Blue beziehungsweise Catalyst Füllstands anhand des Parameters SPN 1761. Die Ausgabe erfolgt wahlweise als analoges Signal oder als Schaltausgang und ermöglicht so eine flexible Anbindung unterschiedlicher Anzeigen und Systeme.

Das CAN Modul unterstützt einen Rshunt im Bereich von 0 bis 100 Ohm und bietet mehrere Ausgangsvarianten zur Darstellung des Füllstands von 0 bis 100 Prozent. Die robuste Ausführung und die klare Pinbelegung ermöglichen eine einfache Integration in bestehende CAN Steuerungen und Bordnetze.

Funktionen und technische Daten

Anzeige von CAN J1939 Parametern auf Analoganzeigen
Unterstützung von Ad Blue beziehungsweise Catalyst SPN 1761
Rshunt 0 bis 100 Ohm
Ausgang High Level bei SPN 1761 kleiner gleich 12 Prozent
Analogausgang 4 bis 20 mA für 0 bis 100 Prozent
Versorgung über Kl.15 und Kl.31
CAN Schnittstelle mit CAN High und CAN Low

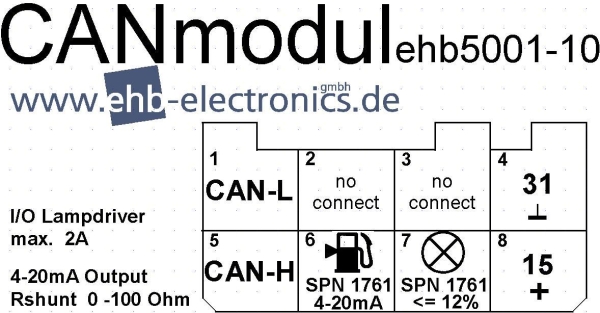

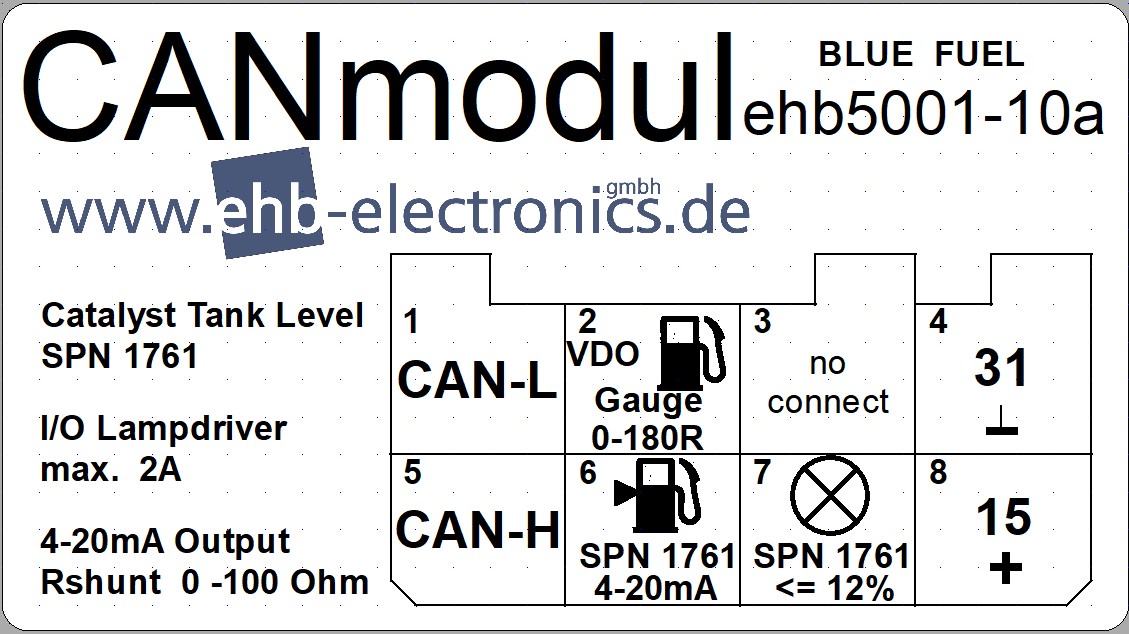

Anschlussbelegung

PIN 1 CAN Low
PIN 5 CAN High

PIN 8 Kl.15 Plus UB
PIN 4 Kl.31 GND

PIN 3 PIN_A nicht belegt
PIN 7 PIN_B Ausgang High Level SPN 1761 kleiner gleich 12 Prozent
PIN 2 PIN_C INSTR_TANK180 Catalyst SPN 1761
PIN 6 PIN_D 4 bis 20 mA 0 bis 100 Prozent Catalyst SPN 1761
